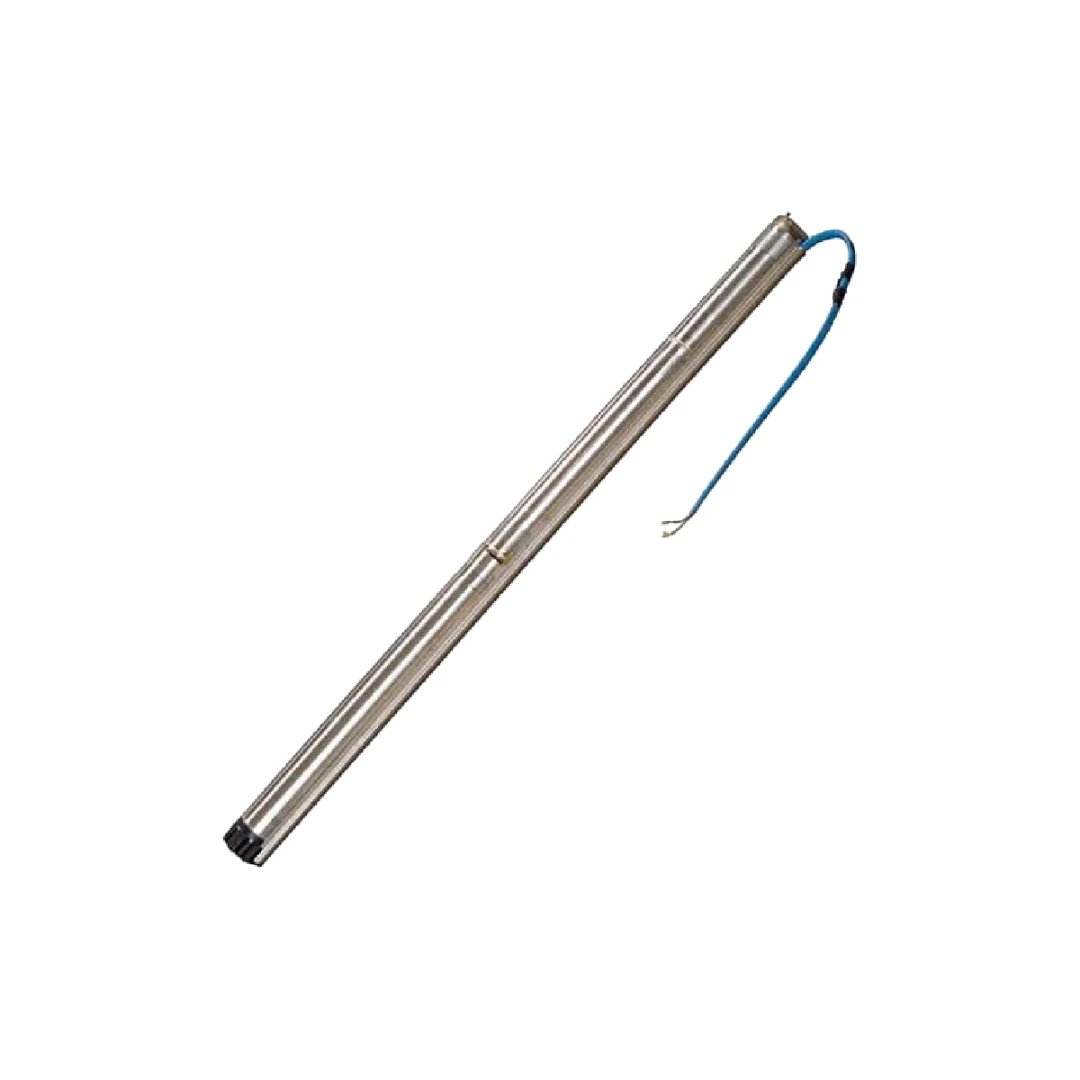

Bomba Sumergible GRUNDFOS SQFlex 5 SQF-80
La Bomba Sumergible GRUNDFOS SQFlex 5 SQF-80 es un equipo centrífugo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 300W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC) , esta bomba está optimizada para aplicaciones que requieren caudales moderados (hasta 9 GPM) en pozos de baja profundidad (hasta 130 pies / 40 metros) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 5 SQF-80 está diseñada para operar en aplicaciones de extracción de agua en zonas remotas con pozos poco profundos :
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de pequeña escala, abastecimiento de agua para ganado, viveros y transferencia de agua entre estanques .
- Paneles solares para casas: Perfecta para viviendas rurales aisladas, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua fiable para consumo doméstico y riego de jardines .
- Proyectos de Desarrollo Rural: Aplicable en escuelas rurales, pozos comunitarios, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos) en zonas remotas .
Características Principales
- Bajo Consumo con Alto Caudal (300W, 9 GPM): La principal característica de este modelo centrífugo de 300W es su excelente relación potencia-caudal. Con un caudal máximo de 9 galones por minuto (aproximadamente 2.0 m³/h) y una altura máxima de 130 pies (40 metros), es ideal para aplicaciones domésticas de pequeña escala en pozos poco profundos .
- Tecnología Centrífuga para Alto Caudal: A diferencia de las bombas de rotor helicoidal (optimizadas para alta presión), el diseño centrífugo está optimizado para mover mayores volúmenes de agua a presiones moderadas, siendo la opción ideal para llenado rápido de tanques o riego superficial .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos:
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad .
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red .
- Construcción Robusta en Acero Inoxidable: Fabricada en acero inoxidable AISI 304, resistente a la corrosión, garantizando una larga vida útil incluso en condiciones exigentes .
- Instalación Sencilla y Robusta: No requiere caja de arranque ni variador de frecuencia externo. Incluye una válvula de retención integrada para evitar el retroceso del agua .
- Compatibilidad Híbrida (AC/DC): Puede funcionar tanto con corriente continua (DC) de paneles solares (30-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
- Protección IP68: Totalmente sumergible, diseñada para operar en condiciones de inmersión continua .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 5 SQF-80 |
Número de Parte | 98842520 |
Tipo de Bomba | Centrífuga – 3 pulgadas |
Potencia Máx. (P1) | 300 W |
Tensión DC | 30 – 300 V |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 9 GPM (aprox. 2.0 m³/h) |
Altura Máx. | 130 ft (40 m) |
Conexión de Salida | 1-1/4" NPT |
Diámetro Mínimo de Pozo | 3 pulgadas |
Peso | 18 lbs (8.2 kg) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión, subtensión |
Profundidad Máx. Instalación | 500 ft por debajo del nivel estático (220 psi) |
Comparativa de la Serie SQFlex Centrífuga 3"
La bomba 5 SQF-80 es la opción de bajo consumo y caudal moderado dentro de la línea de bombas centrífugas de 3 pulgadas de la serie SQFlex:
Modelo | Potencia | Caudal Máx. (GPM) | Altura Máx. (ft) | Aplicación Ideal |
5 SQF-80 | 300W | 9 GPM | 130 ft | Bajo consumo, caudal moderado, baja altura |
16 SQF-10 | 1400W | 20 GPM | 210 ft | Alto caudal, altura media |
22 SQF-220 | 2500W | 35 GPM | 330 ft | Máxima potencia, altura media-alta |
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema para adaptarse a las necesidades específicas del proyecto :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 202 y Control de Nivel: Incorpora la unidad de control CU 202 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente, garantizando el suministro continuo de agua .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados .
Ventajas de Elegir la Bomba Grundfos SQFlex 5 SQF-80
- Bajo Consumo, Alta Eficiencia para Pozos Poco Profundos: Con solo 300W de potencia, esta bomba puede operar con paneles solares de pequeña capacidad (2-3 paneles de 150-200W), siendo ideal para proyectos con presupuesto ajustado y pozos de baja profundidad .
- Caudal Moderado de 9 GPM: Suficiente para abastecer una vivienda familiar, pequeños huertos o ganado, siendo una de las bombas de mayor caudal en su categoría de potencia .
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con más de 75 años de experiencia en bombas y 40 años en tecnología solar .
- Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua, protegiendo la inversión .
- MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica .
- Versatilidad de Alimentación (AC/DC): Capacidad de funcionar con paneles solares, generador o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas .
- Tamaño Compacto (3 pulgadas): Su diámetro de solo 3 pulgadas permite su instalación en pozos de diámetro reducido, comunes en aplicaciones domésticas .
- Casi Libre de Mantenimiento: La bomba es prácticamente libre de mantenimiento, con componentes sellados y diseño robusto que garantiza una larga vida útil .
Consideraciones Importantes
- Altura Máx. 130 ft: Esta bomba está diseñada exclusivamente para aplicaciones donde la profundidad del pozo o la altura de elevación no supere los 40 metros . Para mayores alturas, considere otros modelos de la serie SQFlex.
- Caudal Moderado (9 GPM): Suficiente para aplicaciones domésticas, pero no para riego de grandes extensiones .
- Diámetro de Pozo Requerido: Requiere un diámetro mínimo de pozo de 3 pulgadas (76 mm), compatible con la mayoría de pozos domésticos .
- Calidad del Agua: Como bomba centrífuga, es adecuada para agua limpia. El contenido máximo de arena recomendado es de 50 ppm .
- Potencia Solar Recomendada: Para un rendimiento óptimo, se recomienda un campo solar de al menos 350-400 Wp, equivalente a 2-3 paneles solares de 150-200W (dependiendo de la radiación local) .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar de pequeño y mediano consumo. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales Grundfos, con número de serie verificable y certificaciones internacionales .
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según tu pozo (hasta 130 ft de profundidad) y caudal requerido.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 202, IO 50, IO 101, etc.) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de esta bomba centrífuga de 300W.
- Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos y nuestro soporte técnico especializado.
¿Necesitas una bomba solar de bajo consumo, alta fiabilidad y caudal moderado para tu vivienda rural o pequeño huerto? La Bomba Grundfos SQFlex 5 SQF-80 (300W) es la solución profesional que estabas buscando. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu proyecto.
