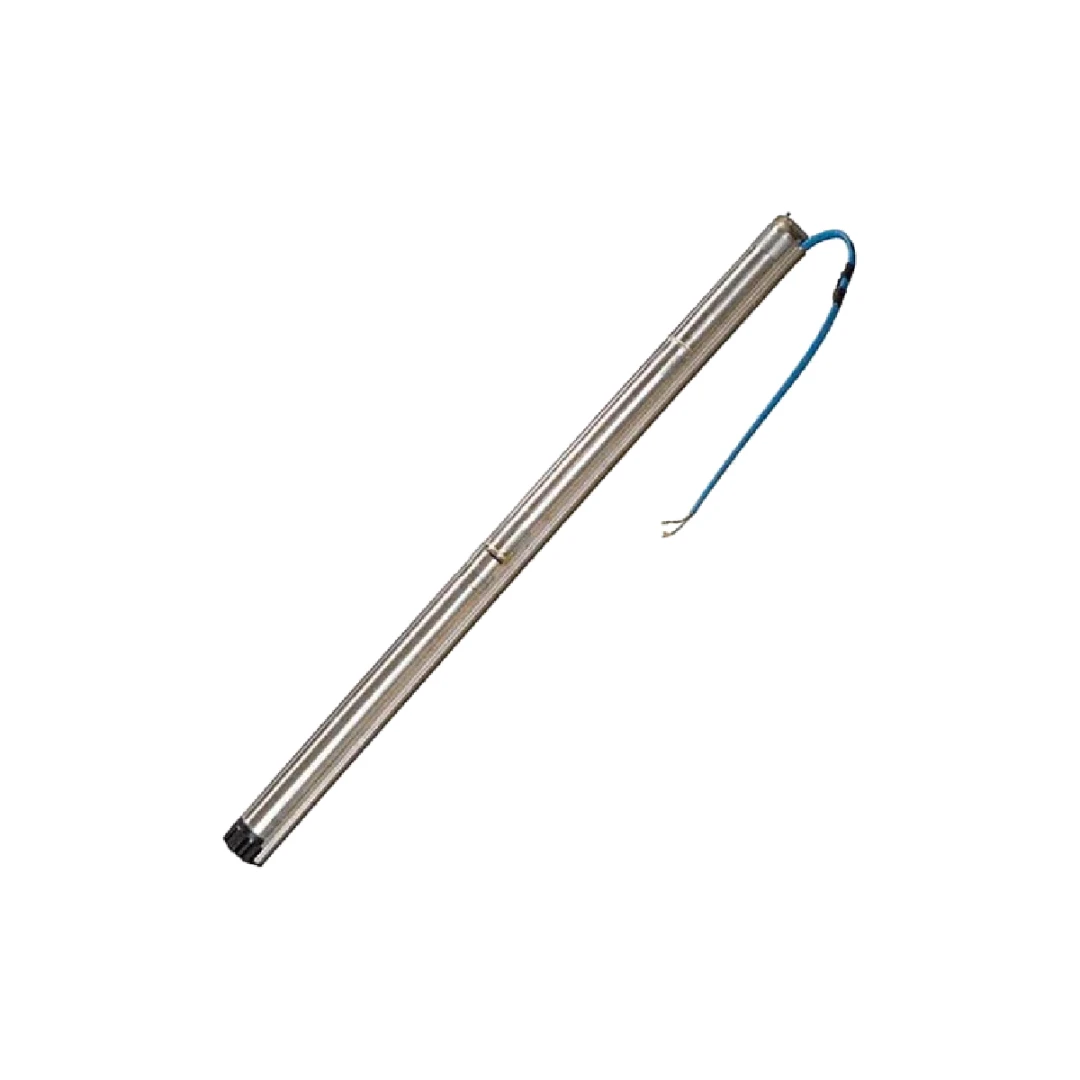

Bomba Sumergible GRUNDFOS SQFlex 6 SQF-2
La Bomba Sumergible GRUNDFOS SQFlex 6 SQF-2 es un equipo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba de rotor helicoidal (helical rotor) es la solución ideal para aplicaciones de pozos profundos que requieren un equilibrio óptimo entre caudal (hasta 6 GPM) y altura de elevación (hasta 120 metros/395 pies) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 6 SQF-2 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola, abastecimiento de agua para ganado (bebederos automáticos), pozos profundos en campos de golf y suministro de agua para industrias rurales .
- Paneles solares para casas: Perfecta para viviendas rurales aisladas, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua fiable sin acceso a la red eléctrica .
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos en reservas) .
Características Principales
- Alto Caudal (6 GPM) con Altura de hasta 120 m: La principal ventaja de este modelo frente al SQF-3 es su mayor caudal máximo de 6 galones por minuto (aproximadamente 1.36 m³/h) , manteniendo una altura de elevación máxima de 120 metros (395 pies) . Es la opción ideal cuando se necesita más volumen de agua sin sacrificar excesivamente la altura.
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (30-300 VDC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) para optimizar el sistema según la profundidad del pozo y la radiación local .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos:
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad .
- Protección contra sobretensiones: Protegido contra transitorios de red .
- Diseño Robusto y Duradero: Fabricada en acero inoxidable AISI 304, es resistente a la corrosión. Incluye un protector de arena integrado (sand shield) para prolongar la vida útil en pozos con partículas .
- Instalación Sencilla y Ligera: Peso de solo 7.9 kg (17.4 lbs) y diseño compacto de 3 pulgadas (diámetro exterior 74 mm), lo que permite su instalación en pozos de diámetro reducido (mínimo 76 mm/3 pulgadas) .
- Flexibilidad de Alimentación: Puede funcionar tanto con corriente continua (DC) de paneles solares como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 6 SQF-2 |
Tipo de Bomba | Rotor helicoidal (Helical rotor) |
Diámetro | 3 pulgadas (74 mm) |
Potencia Máx. (P1) | 1400 W |
Tensión DC | 30 – 300 V (60-300 V óptimo) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 6 GPM (aprox. 1.36 m³/h) |
Altura Máx. | 120 m (395 ft) |
Conexión de Salida | 1" NPT |
Diámetro Mínimo de Pozo | 76 mm (3") |
Profundidad Máx. Instalación | 150 m por debajo del nivel estático |
Rango de Temperatura Líquido | 0 °C a 40 °C |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Longitud | 1.185 mm (48") |
Peso | 7.9 kg (17.4 lbs) |
Comparativa de la Serie SQFlex 3"
Modelo | Caudal Máx. (GPM) | Altura Máx. (ft) | Aplicación Ideal |
3 SQF-2 | 2.2 GPM | 395 ft | Pozos profundos, caudal reducido |
3 SQF-3 | 2.2 GPM | 650 ft | Pozos muy profundos, máxima altura |
6 SQF-2 | 6 GPM | 395 ft | Pozos profundos, mayor caudal |
11 SQF-2 | 11 GPM | 395 ft | Máximo caudal en 3" |
La bomba 6 SQF-2 es la opción más equilibrada de la serie, ofreciendo un caudal significativamente mayor (6 GPM) que los modelos 3 SQF-2/3 (2.2 GPM), manteniendo la misma capacidad de elevación de hasta 120 metros.
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50.
- Sistema Solar con CU 202 y Control de Nivel: Incorpora la unidad de control CU 202 para gestionar el llenado de un depósito mediante un interruptor de nivel.
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías .
Ventajas de Elegir la Bomba Grundfos SQFlex 6 SQF-2
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua .
- Máximo Ahorro Energético (MPPT Integrado): La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol .
- Instalación Simplificada y Económica: No necesita variador de frecuencia, controlador externo ni protecciones adicionales .
- Mayor Caudal (6 GPM): Ideal para aplicaciones que requieren más volumen de agua, como riego de cultivos o abastecimiento de varias viviendas .
- Diseño Robusto 3" para Pozos Estrechos: Diámetro de 74 mm que permite instalación en pozos de 3 pulgadas .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar para zonas rurales y aplicaciones exigentes. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales con certificaciones internacionales .
- Asesoramiento Técnico Especializado: Te ayudamos a dimensionar el sistema completo según la profundidad de tu pozo (hasta 120 m), el caudal requerido (hasta 6 GPM) y la radiación solar de tu zona.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 202, IO 50, IO 101, etc.) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de la bomba.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos Grundfos para resolver cualquier duda durante la instalación o el uso del equipo.
¿Necesitas extraer un mayor caudal de agua desde tu pozo profundo con energía solar? La Bomba Grundfos SQFlex 6 SQF-2 es la solución profesional que estabas buscando. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu pozo.
