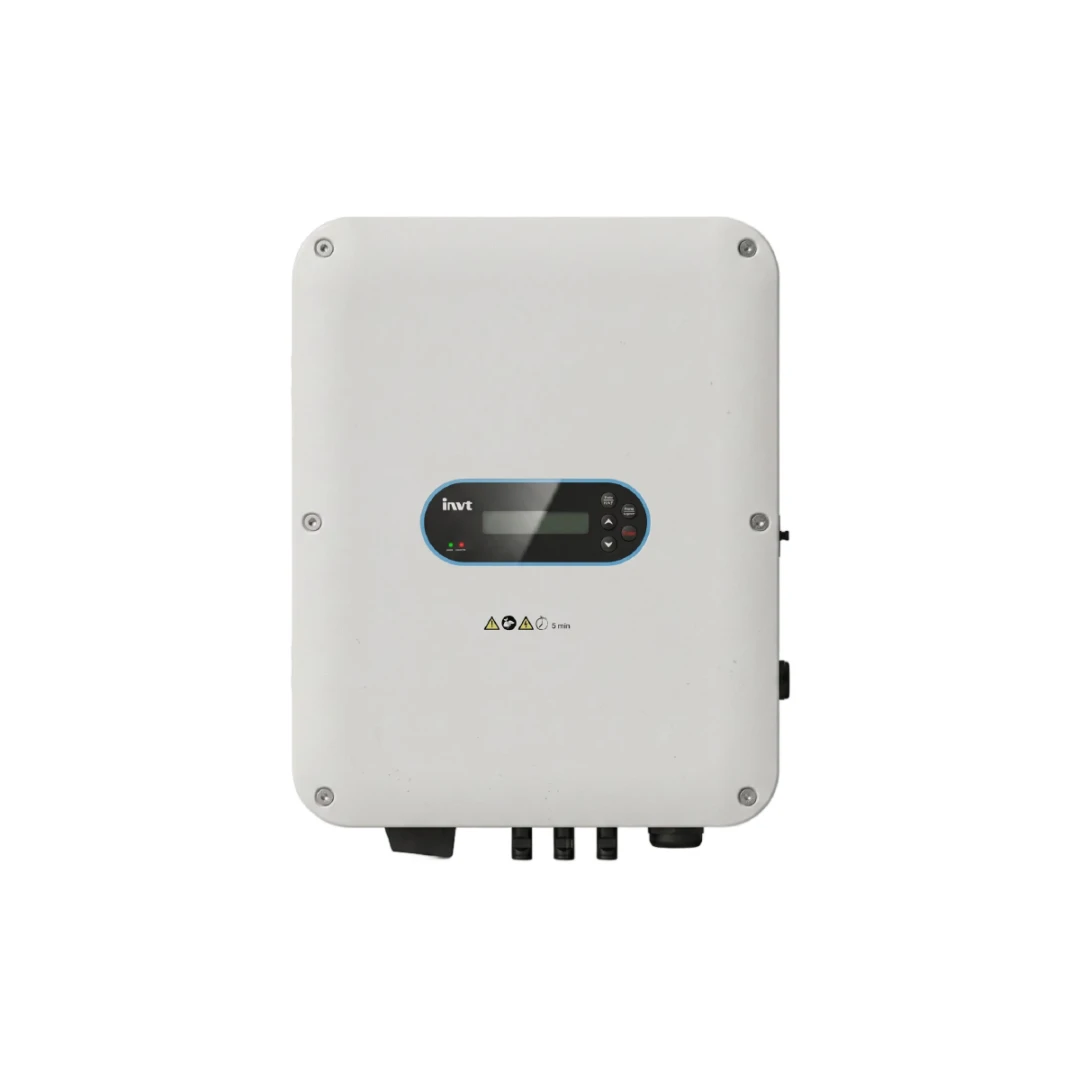

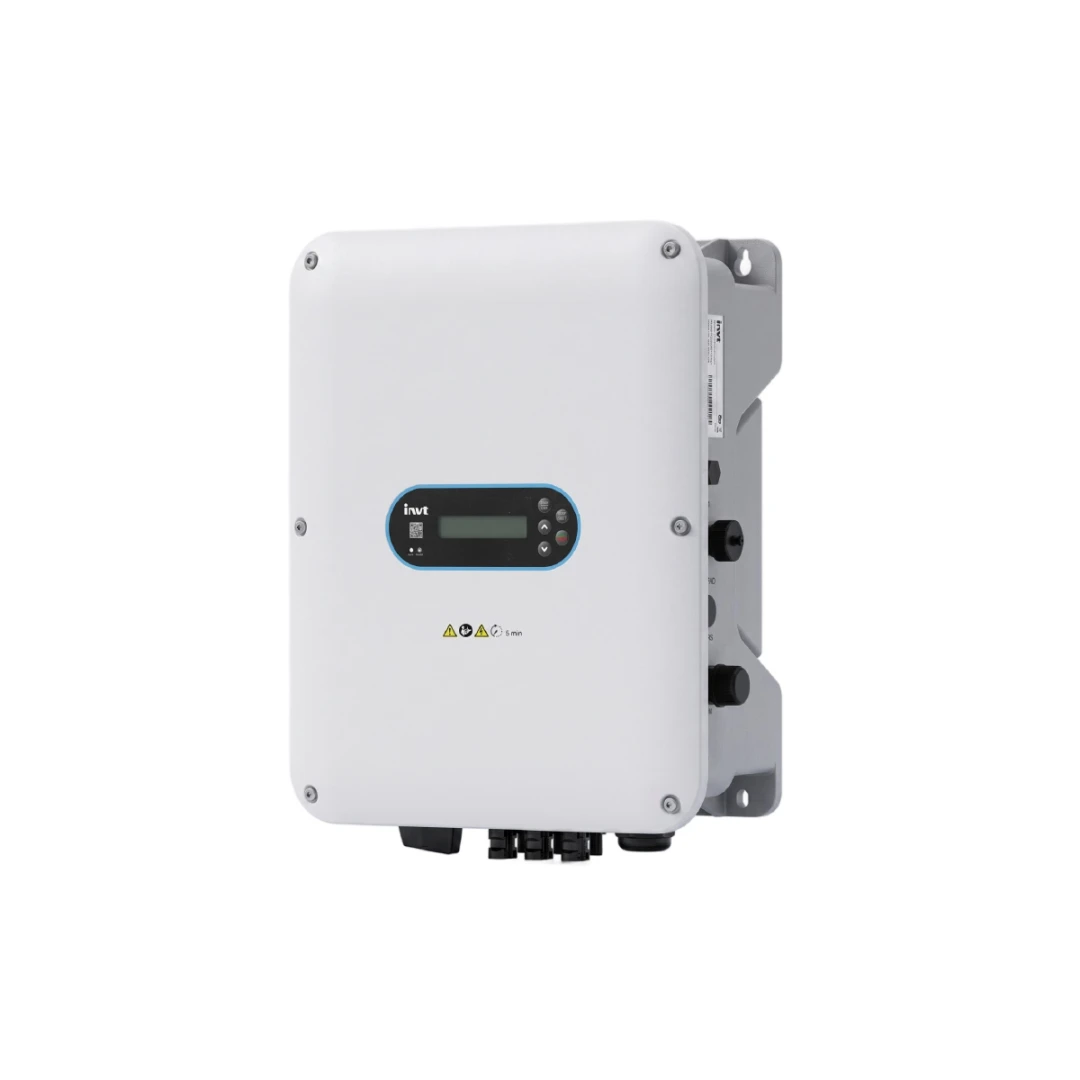

Variador de frecuencia trifásico INVT SP100-015-4-6-S
El Variador de frecuencia INVT SP100-015-4-6-S es un equipo profesional de alta potencia de la serie SP100 , diseñado específicamente para el control de motores de bombas de agua en sistemas de bombeo solar fotovoltaico de gran escala. Con una potencia nominal de 15kW (20HP) y alimentación trifásica de 380-480V, este variador permite el control preciso de la velocidad de motores asíncronos, optimizando el consumo energético y protegiendo los equipos.
Una de las principales ventajas de este modelo es su capacidad de operación híbrida real (Entrada CC+CA): acepta entrada DC de paneles solares en un rango de 220-900V DC y también puede conectarse a la red eléctrica (o generador). Cuando la radiación solar es insuficiente, el variador agrega potencia de la red de manera gradual y automática para mantener el rendimiento de la bomba, logrando un funcionamiento continuo las 24 horas del día, los 7 días de la semana, sin necesidad de conmutación manual .
Pertenece al frame A4 (481×390×211mm), el gabinete de mayor tamaño de la serie, diseñado para manejar las altas potencias con una adecuada disipación térmica .
Características Principales
- Potencia 15kW (20HP): Adecuado para motores trifásicos de hasta 15kW, ideal para bombas de agua de gran tamaño, sistemas de riego agrícola extensivo, plantaciones y aplicaciones industriales exigentes .
- Alta Tensión de Entrada DC (220-900V): Acepta entrada directa de paneles solares en un rango de 220-900V DC, permitiendo configuraciones flexibles de paneles en serie para optimizar la captación solar y reducir las pérdidas en el cableado .
- Capacidad de Operación Híbrida Real (Entrada CC+CA): Este modelo tiene la capacidad de funcionamiento híbrido, permitiendo entrada de paneles solares + CA al mismo tiempo. Puede converger las dos fuentes para dar mayor potencia a la salida. Cuando detecta que la luz solar es insuficiente, agrega parte de potencia desde la fuente CA de forma paulatina para mantener el rendimiento, logrando un funcionamiento totalmente automático .

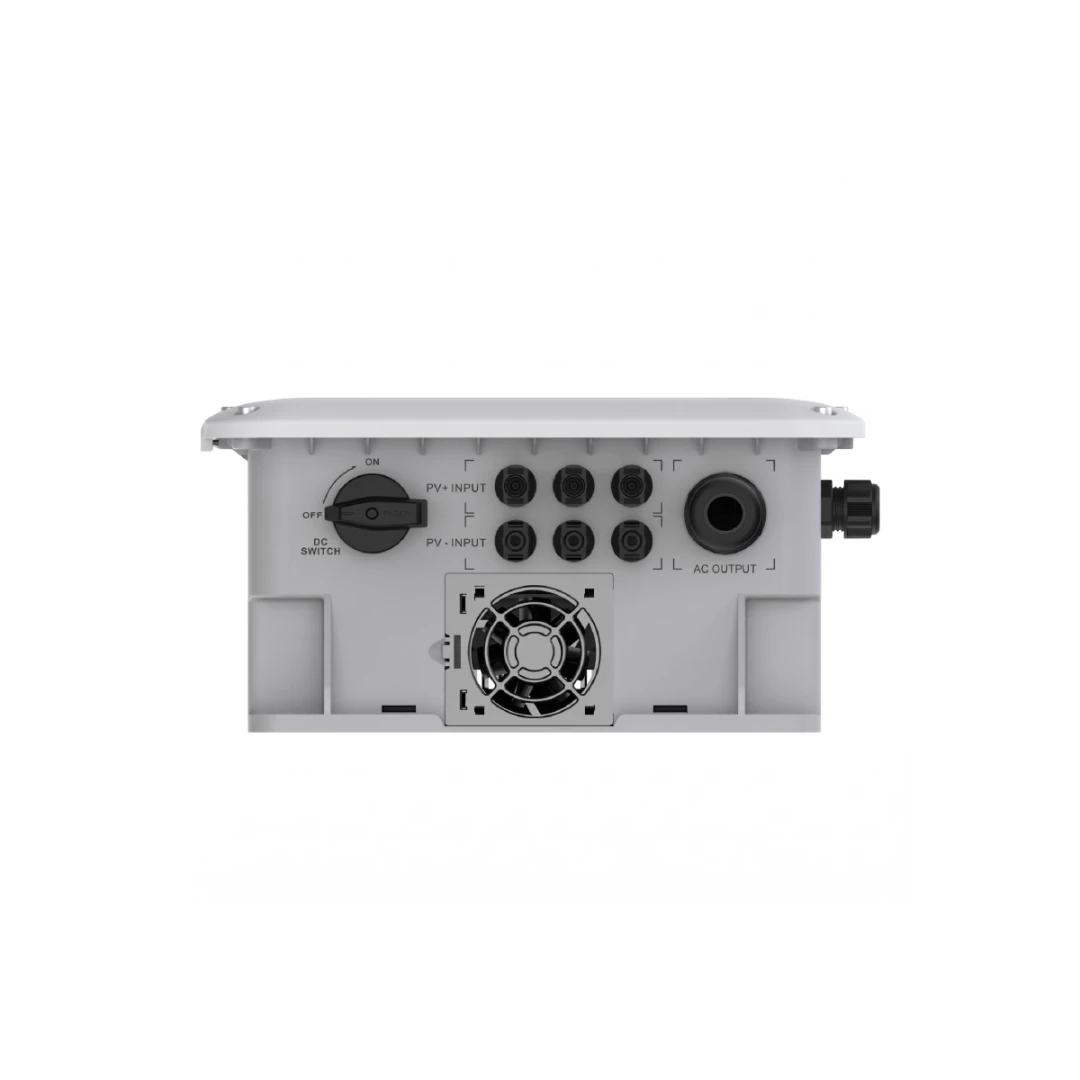

- Alta Integración – Sin Gabinete Adicional: El SP100 integra combinador CC, disyuntor CC (DC switch), fusible y protector de sobretensiones (SPD) , eliminando la necesidad de una costosa caja combinadora externa y reduciendo significativamente la complejidad y los costos de instalación .
- Alta Protección IP66 – Instalación Directa en Exteriores: Grado de protección IP66, completamente resistente al polvo y a chorros de agua de alta presión, permitiendo su instalación directamente en exteriores junto al pozo, sin necesidad de gabinetes adicionales .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de longitud de cable entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está alejada del equipo de control .
- Pantalla LCD Integrada: Interfaz local para configuración, monitorización de parámetros y visualización de consumo de energía AC/DC en tiempo real, con información más rica que los displays tradicionales .
- Monitorización Remota IoT: Compatible con módulo IoT externo (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube, con visualización de estado del dispositivo, alarmas y control remoto .
- Alta Capacidad de Sobrecarga: Soporta 120% de la corriente nominal durante 60 segundos y 150% durante 10 segundos, garantizando el arranque de cargas exigentes sin disparos intempestivos.
- Control Vectorial sin Sensor (SVC): Ofrece un control preciso de velocidad para motores asíncronos, optimizando el par en todo el rango de operación.
- Alta Eficiencia: Algoritmo de control MPPT maduro y eficiente que asegura una alta eficiencia energética (>99.99%), mayor caudal de agua y menor tasa de fallos .
- Compatibilidad con Soporte Anti-robo: El diseño del equipo soporta instalación anti-robo, haciendo que la instalación en exteriores sea más segura .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | INVT SP100-015-4-6-S |
Potencia Nominal | 15 kW (20 HP) |
Alimentación AC | 3 fases 380-480V AC (-15% ~ +10%) 47-63Hz |
Corriente Entrada AC | 40 A |
Alimentación DC (PV) | 220 – 900 V DC |
Corriente Máx. DC Entrada | 45 A |
Corriente Salida (3PH) | 32 A |
Frecuencia de Salida | 0 – 400 Hz |
Control | Sensorless Vector Control (SVC) |
Capacidad de Cortocircuito | 100 kA (IEC 61439-1) |
Capacidad de Sobrecarga | 120% / 60s, 150% / 10s |
Protección | IP66 |
Refrigeración | Aire forzado (ventilador) |
Temperatura Operativa | -10°C ~ +60°C (derating >45°C) |
Altitud Máxima | 1000m (derating >1000m) |
Dimensiones (An × Al × F) | 481 × 390 × 211 mm (Frame A4) |
Peso | 6.1 kg (aprox.) |
Comunicación | RS485, Modbus RTU, IoT (4G/WiFi opcional) |
Sección Cable Recomendado (R,S,T,U,V,W,PE) | 10 mm² |
Sección Cable PV (PV+, PV-) | 2.5 mm² |
Protecciones Recomendadas (Referencia)
Componente | Valor Recomendado |
Interruptor Automático | 50 A |
Fusible de Acción Rápida | 65 A |
Contactor | 50 A |
Nota: Los valores de la tabla son referenciales y pueden variar según las condiciones específicas de la instalación.
Configuración Recomendada de Paneles Solares
Para el modelo SP100-015-4-6-S, con su amplio rango de entrada DC de 220-900V, se recomienda la siguiente configuración de paneles solares para una operación óptima :
Potencia Panel | Configuración | N° de paneles | Tensión Total (Vmp aprox.) |
540W (Voc~49V, Vmp~41V) | 14 paneles en serie × 2 strings | 28 paneles | ~574V |
540W (Voc~49V, Vmp~41V) | 16 paneles en serie × 2 strings | 32 paneles | ~656V |
Importante: La tensión de circuito abierto total (Voc total) debe mantenerse por debajo de los 900V DC. El amplio rango de entrada permite configuraciones flexibles de strings largos.
Aplicaciones
Paneles solares para empresas
Ideal para sistemas de bombeo solar agrícola de gran escala, riego por aspersión, bombeo de pozos profundos y sistemas de agua potable en zonas rurales. Con 15kW de potencia, puede alimentar bombas sumergibles o centrífugas de gran tamaño, extrayendo agua desde grandes profundidades. Gracias a su protección IP66 y componentes integrados, puede instalarse directamente en el campo, junto al pozo, sin necesidad de gabinetes adicionales .
Casos de Éxito Documentados
La serie SP100 ha sido implementada con éxito en múltiples proyectos internacionales :
- Vietnam: Reducción de costos de riego en plantaciones de café
- Malasia: Reducción del 75% en costos de irrigación con amortización en 8 meses
- Tailandia: Energía estable y de bajo costo para granjas de peces y camarones (acuicultura)
- India: Suministro continuo de agua con función híbrida EB
- Arabia Saudita: Aprovechando las abundantes horas de sol en climas cálidos para riego
Aplicaciones Industriales
Aplicable en plantas de tratamiento de agua, sistemas de elevación de agua, llenado de tanques elevados y sistemas de presión constante para comunidades rurales e industrias.
Tipos de Operación
El variador SP100 puede configurarse en diferentes modos de operación:
- Modo Híbrido con Convergencia de Potencia: En modo híbrido, el SP100 utiliza simultáneamente la energía de los módulos PV y de la red (o generador). A medida que la radiación solar disminuye, se va aumentando la proporción de potencia proveniente desde la fuente CA de forma paulatina, hasta contar con el 100% de fuente desde CA en la noche. También se puede configurar con temporizador las horas de funcionamiento para que no trabaje en la noche .
- Modo con Conmutación Automática: Monitoriza la tensión PV. Cuando la tensión está por debajo del umbral configurado, conecta automáticamente la energía AC.
- Modo PV puro (Off-Grid): Alimentado exclusivamente por paneles solares, arranca automáticamente con la luz solar y se detiene al anochecer.
- Modo Fijo con Red: Operación como variador de frecuencia estándar alimentado por red AC trifásica 380-480V.
Ventajas del Variador INVT SP100-015-4-6-S
- Función Híbrida con Convergencia de Potencia – Suministro Continuo Garantizado: La principal ventaja de este modelo es su capacidad de operar en modo híbrido, convergiendo las dos fuentes (solar y red) para dar mayor potencia a la salida. Esto garantiza el funcionamiento de la bomba incluso de noche o en días nublados, sin necesidad de conmutación abrupta .
- Alta Tensión de Entrada DC (900V): Permite configuraciones de paneles en serie de hasta 14-18 paneles, reduciendo la corriente, las pérdidas en el cableado y el número de strings necesarios.
- Alta Protección IP66 – Instalación Directa en Exteriores: A diferencia de los variadores convencionales (IP20), este equipo puede instalarse directamente junto al pozo, sin necesidad de gabinetes adicionales, resistiendo polvo, lluvia y chorros de agua a presión .
- Alta Integración – Menor Costo de Instalación: El SP100 integra combinador CC, disyuntor CC (DC switch), fusible y SPD, eliminando la necesidad de una caja combinadora externa costosa. Esto simplifica drásticamente la instalación y reduce los costos del sistema .
- Monitorización Remota IoT: Compatible con módulo IoT externo para supervisión remota del sistema de bombeo a través de la nube, permitiendo visualizar el estado del sistema, recibir alarmas y controlar remotamente el equipo desde cualquier lugar .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de distancia entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está lejos del equipo de control .
- Algoritmo MPPT Eficiente: Tecnología MPPT madura y eficiente que asegura una alta eficiencia energética, mayor caudal de agua y menor tasa de fallos .
- Pantalla LCD Integrada: Visualización de parámetros en tiempo real, incluyendo el consumo de energía AC/DC, facilitando el diagnóstico y la optimización del sistema .
- Frame A4 – Diseño Robusto para Alta Potencia: El gabinete de mayor tamaño de la serie está diseñado específicamente para manejar las altas potencias de 15kW con una adecuada disipación térmica.
- Amplia Experiencia en Campo: La serie SP100 ha sido validada en múltiples aplicaciones de riego agrícola en condiciones extremas (Arabia Saudita, India, Tailandia, Vietnam, Malasia), garantizando fiabilidad y durabilidad .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo solar.
- Marca Reconocida: INVT es una marca líder en variadores de frecuencia, con presencia global y certificaciones internacionales. La serie SP100 ha sido validada en múltiples aplicaciones de riego agrícola en todo el mundo .
- Función Híbrida con Convergencia de Potencia – Suministro de Agua 24/7: La capacidad de operar con entrada solar y de red simultáneamente (convergiendo ambas fuentes) garantiza el suministro continuo de agua, incluso durante la noche o en días nublados. Esta es una ventaja diferencial clave frente a otros variadores solares .
- Alta Tensión de Entrada 900V – Instalación Eficiente: Diseñado para trabajar con tensiones de entrada de hasta 900V DC, ideal para configuraciones con múltiples paneles en serie y para reducir pérdidas en el cableado.
- Alta Protección IP66 – Instalación Simplificada: Ideal para instalaciones en exteriores junto al pozo, sin necesidad de gabinetes adicionales, reduciendo costos y simplificando la instalación .
- Alta Integración – Menor Costo de Sistema: Al integrar componentes como DC switch, fusibles, combinador CC y SPD, eliminamos la necesidad de una caja combinadora externa, simplificando la instalación y reduciendo costos .
- Monitorización Remota IoT: Te asesoramos en la instalación del módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube, con visualización en tiempo real desde tu móvil .
- Casos de Éxito Comprobados: La serie SP100 ha sido implementada con éxito en proyectos reales en Vietnam, Malasia, Tailandia, India y Arabia Saudita, demostrando su fiabilidad en condiciones exigentes .
- Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema de bombeo, incluyendo la configuración de la función híbrida.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.
¿Listo para implementar un sistema de bombeo solar profesional de 15kW con función híbrida y suministro continuo de agua las 24 horas? El Variador INVT SP100-015-4-6-S es la solución ideal para aplicaciones de bombeo exigentes, sistemas de riego agrícola de gran escala y abastecimiento de agua ininterrumpido. Contáctanos y te asesoramos para diseñar el sistema completo según tus necesidades.
