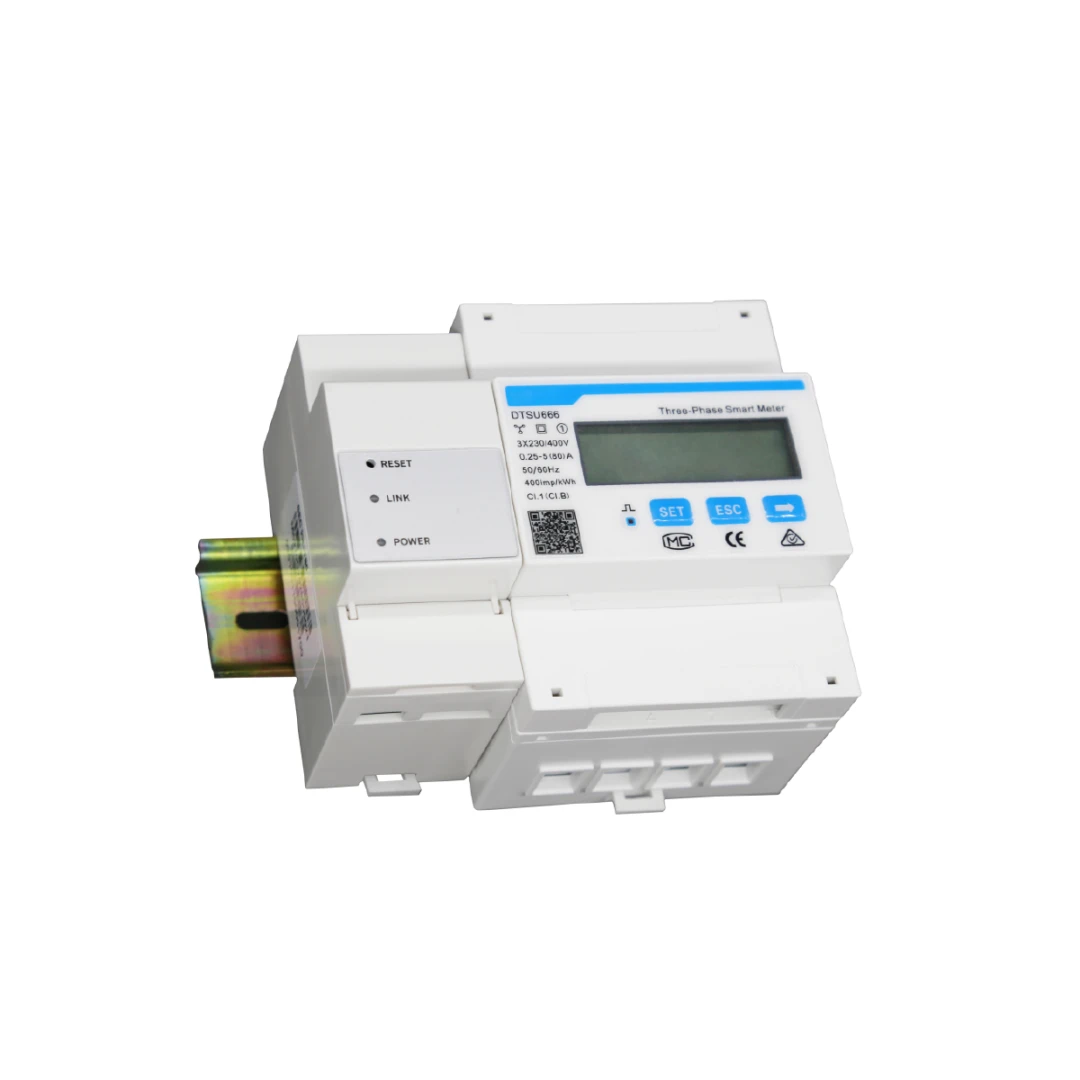

Kit de Monitorización eSolar SEC-C-T500
El Kit de Monitorización eSolar SEC-C-T500 es la solución de medición trifásica de SAJ diseñada para convertir instalaciones fotovoltaicas residenciales de alta potencia, comerciales e industriales en sistemas de gestión energética inteligente. Permite monitorizar en tiempo real el consumo de industrias, comercios, edificios y viviendas de gran demanda, optimizando el autoconsumo y controlando los excedentes de energía hacia la red eléctrica.
A diferencia de los sistemas monofásicos, el SEC-C-T500 está preparado para instalaciones trifásicas, permitiendo medir el flujo bidireccional de cada una de las tres fases. Esta información ayuda al inversor a ajustar su potencia de acuerdo con el consumo de la instalación, maximizando el aprovechamiento de la energía solar y mejorando la gestión de los excedentes.
Componentes del Kit
- Módulo de Comunicación eSolar SEC-C: dispositivo principal para gestionar la comunicación con los inversores SAJ. Soporta hasta 10 inversores en paralelo y dispone de WiFi, Ethernet, Bluetooth y RS485.
- Pinzas amperimétricas (CTs) trifásicas: juego de 3 transformadores de corriente de 500 A para las fases L1, L2 y L3 y, según la versión, pinza adicional para neutro. Permiten medir la dirección y magnitud de la corriente en cada fase.
- Cables y accesorios: kit necesario para realizar la conexión y el cableado del módulo dentro del tablero eléctrico.
Características principales
1. Monitorización bidireccional por fase
El SEC-C-T500 detecta, en cada una de las tres fases, cuándo la energía circula desde la red hacia la instalación y cuándo existen excedentes que pueden circular hacia la red.
Esta información permite gestionar la producción fotovoltaica de acuerdo con el consumo real de la instalación y aplicar estrategias de control de exportación cuando el proyecto lo requiere.
2. Alta capacidad de medición de 500 A
Con una capacidad de hasta 500 A por fase, el kit está preparado para instalaciones con consumos elevados, como industrias, centros comerciales, edificios, grandes comercios y proyectos de generación distribuida.
3. Integración con inversores SAJ
Diseñado para trabajar con las series compatibles de inversores SAJ, el SEC-C-T500 se comunica mediante RS485, permitiendo gestionar la potencia del inversor y controlar la energía exportada.
4. Instalación en tablero eléctrico
Su formato compacto permite instalar el módulo sobre carril DIN de 35 mm, dentro del tablero eléctrico y junto a los elementos de protección de la instalación.
5. Comunicación versátil
El dispositivo permite transmitir información mediante WiFi, Ethernet o Bluetooth, mientras que la conexión RS485 permite la comunicación directa con el inversor.
6. Monitorización mediante eSolar
La plataforma eSolar permite consultar información sobre producción y consumo, facilitando el seguimiento de la instalación y el diagnóstico remoto.
Especificaciones técnicas
| Parámetro | Detalle |
| Modelo | SAJ eSolar SEC-C-T500 |
| Aplicación | Monitorización de consumo y excedentes en redes trifásicas (hasta 10 inversores) |
| Compatibilidad de red | Trifásica (3P+N+PE) – 220V/380V |
| Rango de medición | 3 pinzas de 500 A (L1, L2, L3 + neutro opcional) |
| Comunicación | WiFi 2.4GHz, Ethernet, Bluetooth 4.2, RS485 |
| Alimentación | 100-240V AC, autoalimentado desde la red |
| Protección | IP20, para interior de tablero |
| Montaje | Carril DIN de 35 mm |
| Control de excedentes | Limitación de potencia activa por fase vía RS485 (Zero Export) |
| Consumo | < 2 W |
| Temperatura operativa | -20°C a +55°C |
| Garantía | 2–5 años, según fabricante |
Aplicaciones
Instalaciones solares para empresas
En industrias, comercios, centros logísticos, supermercados, hoteles y otros establecimientos con suministro trifásico, el SEC-C-T500 permite conocer el consumo de cada fase y gestionar la producción solar de acuerdo con la demanda.
Esto facilita el aprovechamiento de la energía fotovoltaica para alimentar maquinaria, bombas, compresores y otras cargas de alta demanda.
Instalaciones solares residenciales de alta demanda
En viviendas de gran tamaño con sistemas trifásicos, puede utilizarse para monitorizar consumos asociados a climatización, bombas, piscinas, cargadores de vehículos eléctricos y otros equipos de elevada potencia.
Ventajas de elegir el Kit eSolar SEC-C-T500
- Control de excedentes por fase: permite gestionar individualmente las tres fases.
- Medición de hasta 500 A: adecuado para instalaciones de elevada demanda.
- Gestión de desequilibrios: permite identificar diferencias de consumo entre fases.
- Mayor aprovechamiento solar: facilita adaptar la producción fotovoltaica al consumo real.
- Instalación simplificada: diseñado para integrarse con inversores SAJ.
- Monitorización detallada: permite consultar la información energética mediante eSolar.
