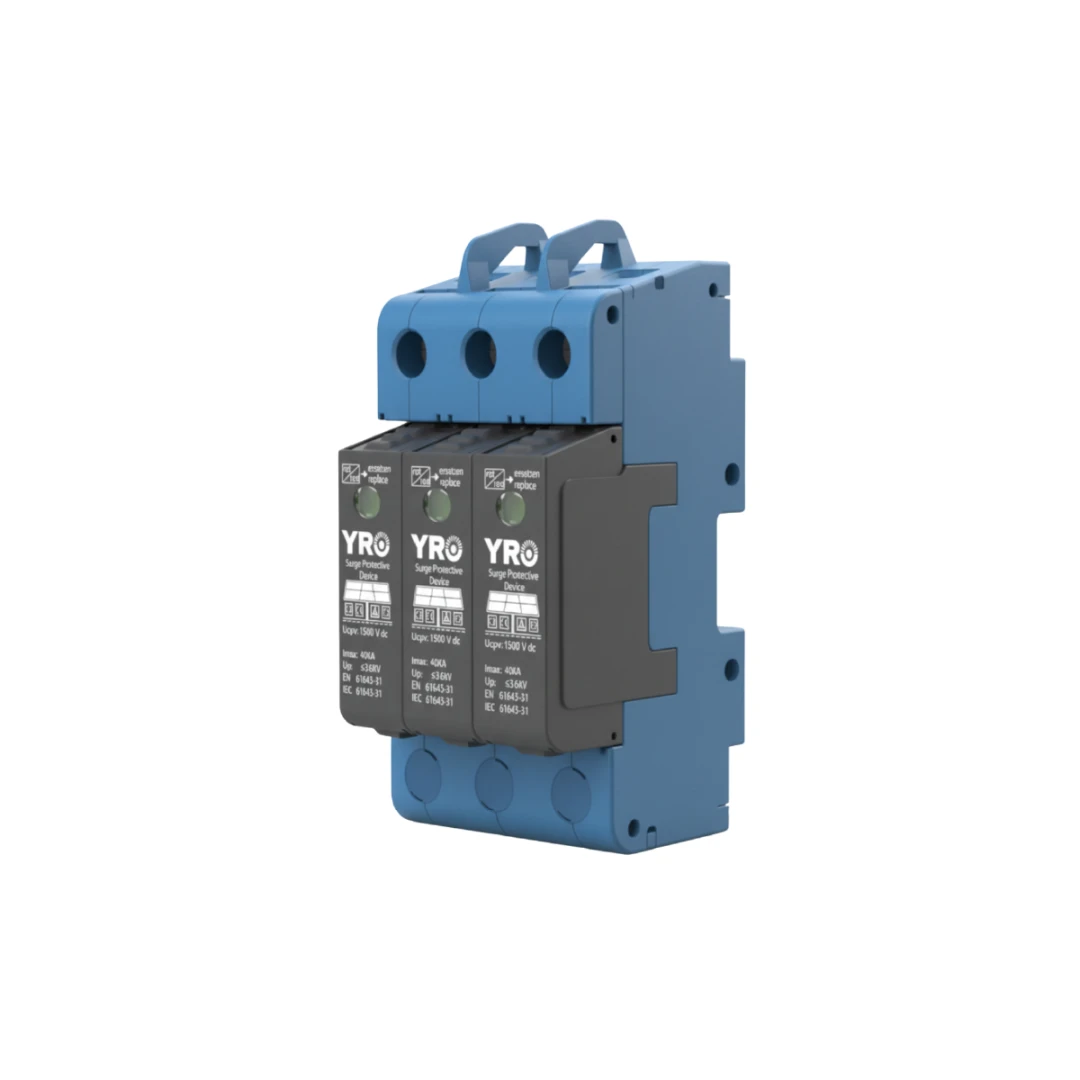

Protector de Sobretensiones YRO YRSP-D2
El Protector de Sobretensiones YRO YRSP-D2 T2 3P 20-40KA 1500V DC es un dispositivo de protección contra sobretensiones transitorias (SPD) de Clase II/Tipo 2, diseñado específicamente para sistemas fotovoltaicos de corriente continua de alto voltaje (hasta 1500V DC) . Este equipo es el componente esencial para proteger inversores solares, cableado y otros equipos sensibles contra los efectos destructivos de descargas atmosféricas (rayos) y sobretensiones de conmutación en instalaciones de gran escala.
Fabricado por YRO (Yinrong Electric), este protector cumple con la normativa internacional EN 61643-31 / IEC 61643-31 y cuenta con certificaciones CE y TUV que garantizan su calidad y seguridad . Su configuración 3P (3 polos), tensión continua máxima de 1500V DC y alta capacidad de descarga lo hacen especialmente adecuado para su instalación en cajas de combinación (combiner boxes), a la entrada de inversores solares de alto voltaje y en cuadros de protección de plantas fotovoltaicas industriales.
Características Principales
- Configuración 3P (3 Polos): Adecuado para sistemas fotovoltaicos de corriente continua sin neutro, protegiendo los conductores positivo (+) y negativo (-) contra sobretensiones en modo común y diferencial .
- Alta Tensión de Trabajo (Ucpv 1500V DC): Diseñado específicamente para las nuevas instalaciones fotovoltaicas de alto voltaje (1000V y 1500V DC), permitiendo cadenas de paneles más largas y reduciendo las pérdidas en el cableado .
- Clase II / Tipo 2 (T2): Diseñado para instalación en cajas de combinación (combiner boxes) y a la entrada de inversores, protegiendo contra sobretensiones inducidas por rayos y maniobras de conmutación .
- Alta Capacidad de Descarga: Corriente máxima de descarga Imax = 40kA (8/20µs) y corriente nominal de descarga In = 20kA (8/20µs), garantizando una alta capacidad de absorción de energía .
- Nivel de Protección Reducido (Up ≤ 5.2kV): Tensión residual máxima de protección, limitando la sobretensión que llega a los equipos conectados aguas abajo .
- Tiempo de Respuesta Ultrarrápido: < 25 nanosegundos, desviando la sobretensión a tierra antes de que alcance a los equipos protegidos .
- Protección en Modo Común y Diferencial: Protege tanto entre conductores activos (modo diferencial) como entre conductores y tierra (modo común) .
- Indicador de Estado Visual: Ventana de color que cambia de verde (normal) a rojo (invalidado/fallo) cuando el módulo protector ha llegado al final de su vida útil, facilitando el mantenimiento .
- Módulo Desmontable (Plugable) : Diseño modular que permite el reemplazo rápido del cartucho protector sin necesidad de desmontar toda la base ni cortar el suministro .
- Protección Térmica Integrada: Fusible térmico interno que desconecta el módulo en caso de sobrecalentamiento, evitando riesgos de incendio .
- Señalización Remota Opcional: Contacto de cambio flotante (remote signaling) para monitorización remota del estado del protector desde sistemas SCADA o cuadros de control .
- Material Ignífugo UL94 V-0: Carcasa fabricada con termoplástico autoextinguible que resiste la propagación de llamas .
- Instalación en Exteriores (IP20): Grado de protección IP20 para interior de gabinetes, pero certificado para operar en un amplio rango de temperaturas de -40°C a +85°C, adaptándose a condiciones climáticas extremas .
Aplicaciones
Paneles solares para empresas
Ideal para plantas fotovoltaicas comerciales e industriales, naves industriales con cubiertas solares, huertos solares y proyectos de autoconsumo colectivo con tensión de string de hasta 1500V DC. El DPS se instala en:
- Cajas de combinación (Combiner Boxes) para proteger la agrupación de múltiples strings .
- A la entrada de inversores solares de alto voltaje (inversores de string de 100kW a 350kW).
- Cuadros generales de protección DC en plantas de suelo.
Paneles solares para casa
Aunque los sistemas residenciales suelen operar a 600-1000V DC, este protector es compatible con viviendas unifamiliares de gran tamaño con sistemas de alto voltaje (inversores de alta tensión para reducir pérdidas), especialmente en regiones con alta actividad de rayos.
Sistemas de Almacenamiento de Energía (BESS)
Aplicable en sistemas de baterías de alto voltaje (204V-819V DC, hasta 1500V) para proteger los convertidores DC/DC y el bus de continua contra sobretensiones inducidas.
¿Qué es un Protector de Sobretensiones Tipo 2 (T2)?
Los protectores de sobretensiones se clasifican en diferentes tipos/clases según su ubicación y función:
- Tipo 1 / Clase I: Instalados en la entrada principal del edificio (acometida), protegen contra descargas directas de rayos. Requieren pararrayos externo.
- Tipo 2 / Clase II: Instalados en cuadros principales y subcuadros, protegen contra sobretensiones inducidas por rayos y maniobras de conmutación. Este es el caso del YRSP-D2 .
- Tipo 3 / Clase III: Instalados cerca del equipo a proteger (regletas o protectores de enchufe), protegen contra sobretensiones residuales.
El YRSP-D2 es un protector Tipo 2 diseñado para instalación en cajas de combinación (combiner boxes) y a la entrada de inversores, siendo el componente estándar para la protección de inversores solares en instalaciones fotovoltaicas de media y alta escala.
Instalación: ¿Dónde y Cómo se Coloca?
Ubicación en el Sistema Fotovoltaico
En una instalación fotovoltaica de alto voltaje, el DPS YRSP-D2 3P se coloca en la siguiente ubicación estratégica:
1. Caja de combinación (Combiner Box): Se instala en el lado DC, protegiendo la salida combinada de los strings de paneles solares .
2. A la entrada del inversor: Protección adicional antes de la conversión DC/AC.
Esquema recomendado: Paneles solares → Caja de Combinación (con fusibles por string) → DPS YRSP-D2 (Tipo 2) → Inversor solar → Red AC.
Conexión de Tierra Obligatoria
El DPS YRSP-D2 requiere una conexión a tierra de baja impedancia para funcionar correctamente. Cuando ocurre una sobretensión, el dispositivo deriva la corriente de pico a tierra, limitando la tensión en los equipos conectados al nivel de protección (Up ≤ 5.2kV) .
Ventajas del Protector YRO YRSP-D2
- Certificación Internacional TUV para PV: Certificado por TÜV Rheinland según IEC 61643-31, garantizando el cumplimiento de los más altos estándares de seguridad para sistemas fotovoltaicos .
- Alta Capacidad de Absorción (Imax 40kA) : Protege eficazmente los equipos incluso en regiones con alta actividad de rayos, ofreciendo In 20kA e Imax 40kA .
- Nivel de Protección Optimizado para 1500V (Up ≤ 5.2kV) : Su bajo nivel de protección protege eficazmente inversores de alto voltaje y equipos electrónicos sensibles en plantas de gran escala .
- Material Ignífugo UL94 V-0: La carcasa fabricada con material termoplástico resistente al fuego minimiza el riesgo de propagación de llamas en caso de fallo interno .
- Indicación de Vida Útil por Polo: La ventana de color verde/rojo permite verificar visualmente el estado del protector por cada polo, facilitando el mantenimiento .
- Módulo Desmontable (Plugable) : Permite el reemplazo rápido del cartucho protector sin necesidad de desmontar toda la base ni cortar el suministro, reduciendo el tiempo de inactividad del sistema .
- Protección en Modos Común y Diferencial: Protege tanto entre conductores (positivo/negativo) como entre conductores y tierra, ofreciendo una protección integral .
- Amplio Margen de Temperatura: Opera en un rango de -40°C a +85°C, adaptándose a condiciones climáticas extremas y a la instalación en exteriores dentro de gabinetes .
- Mayor Seguridad para el Mantenimiento: Incorpora un fusible DC integrado que permite el reemplazo seguro del módulo sin formación de arco eléctrico, evitando riesgos para el personal de mantenimiento .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima seguridad y protección de tu instalación fotovoltaica. Al elegir el protector de sobretensiones YRO YRSP-D2, obtienes:
- Marca Certificada: YRO (Yinrong Electric) es un fabricante reconocido con presencia global, y sus productos cuentan con certificación TUV y CE según normativa IEC 61643-31 para aplicaciones fotovoltaicas .
- Alta Tensión 1500V: El primer protector de su clase en ofrecer 1500V DC de alta tensión operativa, ideal para la nueva generación de plantas solares .
- Protección Específica para Fotovoltaica: Diseñado específicamente para proteger inversores solares y cajas de combinación en sistemas de alto voltaje, siendo el componente T2 estándar en plantas comerciales e industriales.
- Compatibilidad Garantizada: Te asesoramos en la selección del DPS adecuado según la tensión de tu sistema fotovoltaico (600V, 1000V o 1500V DC) y el tipo de instalación (combiner box o entrada de inversor) .
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a determinar la ubicación óptima del protector (lado DC del inversor o en la caja de combinación) y la coordinación con otras protecciones (fusibles, SPD Tipo 1).
- Cumplimiento Normativo: Te asesoramos sobre la normativa vigente (REBT en España / NOM en México) que exige la instalación de protectores de sobretensiones Tipo 2 en instalaciones fotovoltaicas.
- Soporte Post-Venta: Contamos con técnicos capacitados en protecciones YRO para resolver cualquier duda durante la instalación o el uso del equipo.
¿Listo para garantizar la máxima protección de tu inversor solar de alto voltaje contra rayos y sobretensiones? El Protector de Sobretensiones YRO YRSP-D2 T2 3P 20-40KA 1500V DC es la elección segura para tu planta fotovoltaica de gran escala. Contáctanos y te asesoramos para integrarlo correctamente en tu sistema.
