El transformador de corriente de núcleo partido para medición con equipos estándar de 5A

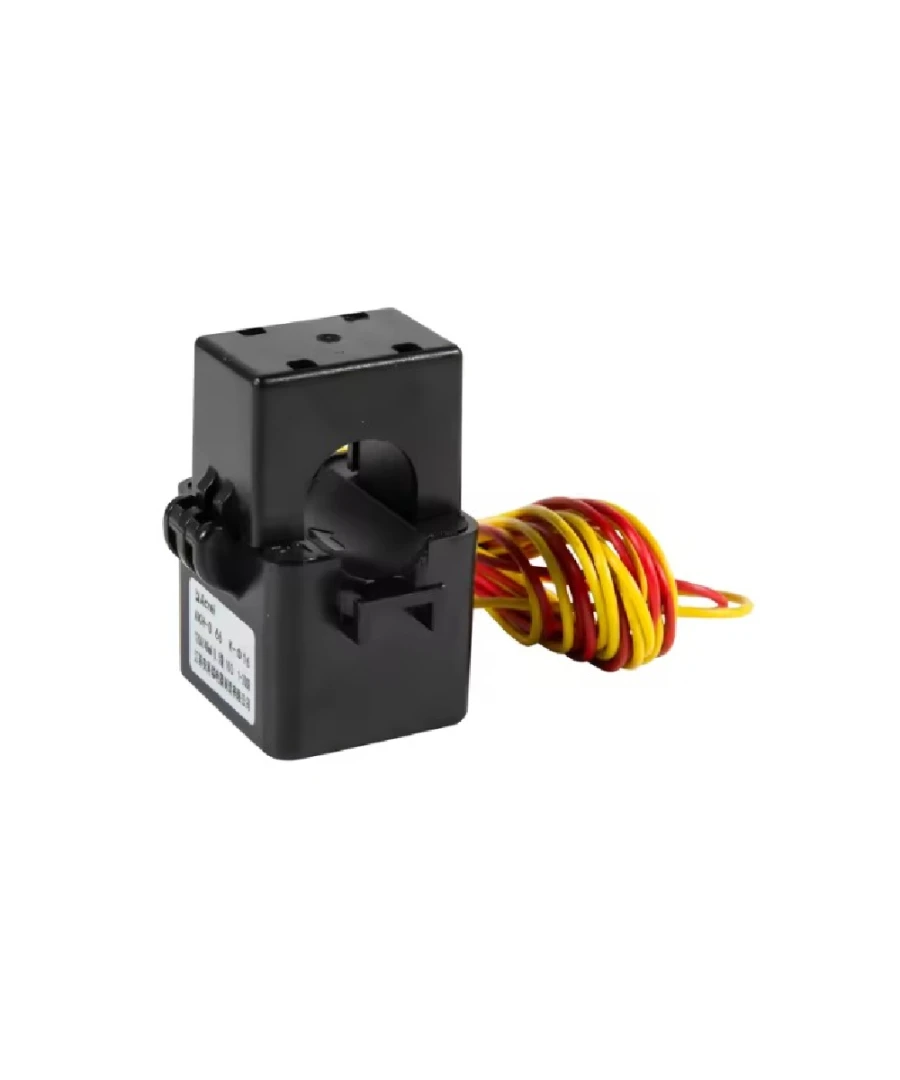

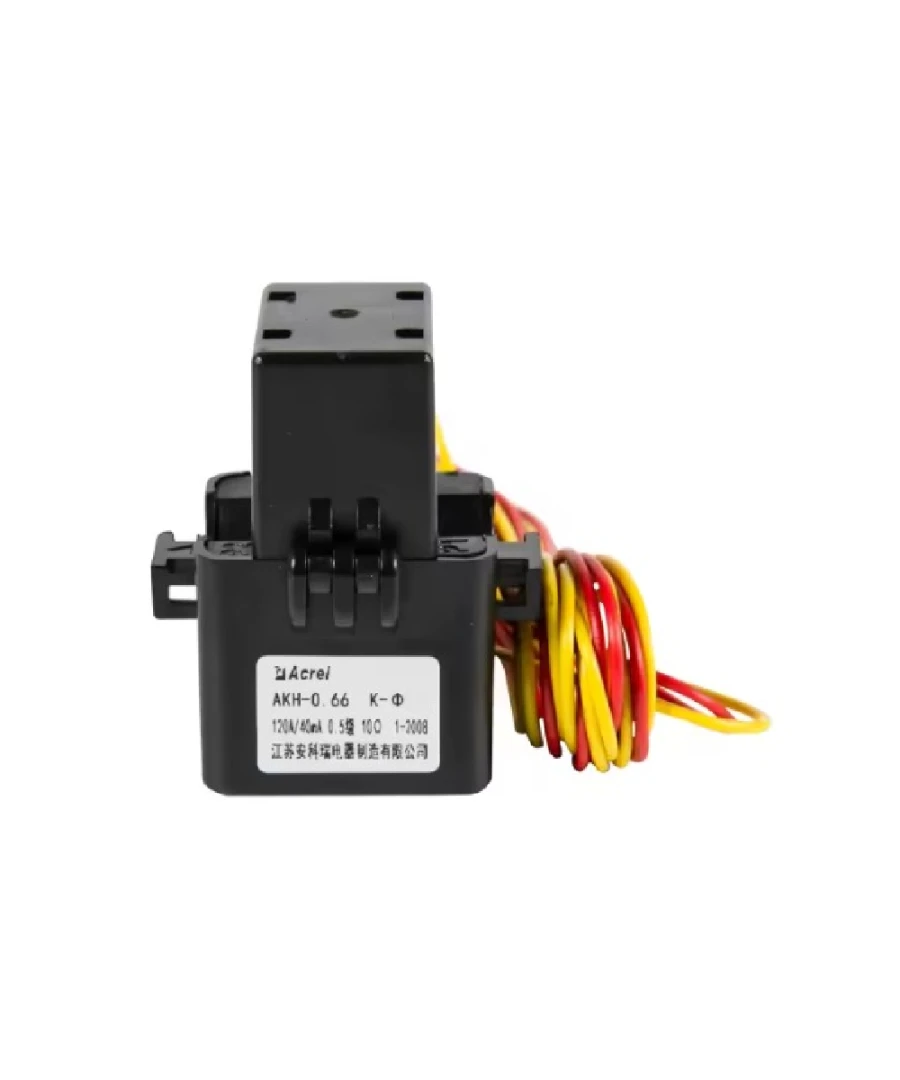

El Transformador de Corriente Acrel AKH-0.66/K-Φ24 250A/5A es un sensor de corriente de tipo núcleo partido (split-core), diseñado para realizar mediciones precisas en instalaciones eléctricas residenciales, comerciales e industriales en Argentina. Con una relación de transformación de 250A a 5A, es compatible con la mayoría de medidores tradicionales, analizadores de energía y equipos de protección que utilizan entrada de 5A.
Fabricado por Acrel, el AKH-0.66/K-Φ24 destaca por su instalación sencilla sin necesidad de cortar cables, su compatibilidad con equipos de medición y su robustez para diferentes aplicaciones eléctricas. Su diseño de núcleo partido con apertura tipo pinza permite instalarlo sobre conductores existentes, una característica especialmente útil en proyectos de renovación, mantenimiento y ampliación de instalaciones eléctricas, así como en sistemas fotovoltaicos.
Especificaciones Técnicas
| Parámetro | Valor |
| Modelo | Acrel AKH-0.66/K-Φ24 |
| Tipo | Transformador de corriente (CT) de núcleo partido |
| Corriente primaria nominal | 250A |
| Corriente secundaria nominal | 5A |
| Relación de transformación | 250A / 5A |
| Clase de precisión | Clase 1 |
| Carga nominal (burden) | 1.5VA |
| Diámetro interior (Φ) | 24 mm |
| Tensión nominal de operación | AC 0.66kV (660V) |
| Frecuencia nominal | 50-60Hz |
| Temperatura operativa | -30°C a 70°C |
| Altitud máxima | ≤3000m |
| Cumplimiento normativo | IEC/EN61869-1, IEC/EN61869-2 |
| Certificaciones | CE, UL (para modelos específicos) |
Características técnicas y comerciales que marcan la diferencia
1. Núcleo Partido para Instalación sin Interrupción
El diseño de núcleo partido tipo pinza permite instalar el transformador alrededor del cable existente sin necesidad de desconectar el suministro eléctrico ni cortar conductores. Esto facilita los trabajos de mantenimiento, renovación y ampliación de instalaciones que ya se encuentran en funcionamiento, reduciendo tiempos de instalación y recursos necesarios.
2. Relación 250A/5A Compatible con Equipos Estándar
La relación de transformación de 250A a 5A permite utilizar el CT con una amplia variedad de medidores tradicionales, analizadores de energía, equipos de protección y sistemas eléctricos que trabajan con entrada estándar de 5A.
3. Precisión Clase 1 para Mediciones Confiables
El modelo de 5A ofrece precisión Clase 1 con una carga nominal de 1.5VA, proporcionando mediciones confiables para aplicaciones de monitoreo eléctrico e industrial. Para proyectos que requieren mayor precisión, existen versiones de Clase 0.5 y Clase 0.5S en determinados modelos.
4. Diámetro Interior de 24 mm
Su diámetro interior de Φ24 mm permite instalarlo en conductores de hasta aproximadamente 23.5 mm de diámetro exterior, ofreciendo una solución práctica para instalaciones comerciales e industriales.
5. Certificación y Normativa Internacional
El CT cumple con las normas IEC/EN61869-1 e IEC/EN61869-2 y cuenta con certificación CE y UL para modelos específicos, garantizando el cumplimiento de requisitos internacionales de seguridad y rendimiento.
Aplicaciones Recomendadas
| Sector | Aplicación |
| Solar Fotovoltaica | Medición indirecta para inversores solares y control de exportación cero |
| Industrial | Monitoreo de cargas y protección de equipos |
| Comercial | Medición y gestión del consumo energético |
| Auditorías Energéticas | Monitoreo continuo del consumo en procesos productivos |
| Renovación Eléctrica | Instalación en proyectos de modernización sin interrumpir el suministro |
Ventajas Competitivas
✅ Instalación sin corte de cables: núcleo partido tipo pinza
✅ Relación 250A/5A: estándar para equipos con entrada de 5A
✅ Precisión Clase 1: mediciones confiables
✅ Diámetro Φ24 mm: adecuado para conductores de mayor calibre
✅ Certificaciones: CE, UL y conformidad con IEC/EN61869
✅ Carga nominal 1.5VA: adecuada para aplicaciones de medición
✅ Compatibilidad: integración con diferentes medidores y equipos de protección
✅ Ahorro de tiempo: instalación rápida sin interrumpir la operación
Preguntas frecuentes
1. ¿Qué corriente máxima puede medir este transformador de corriente?
El CT tiene una corriente primaria nominal de 250A y una salida secundaria de 5A.
2. ¿Puedo instalarlo sin desconectar el cable eléctrico?
Sí. Su diseño de núcleo partido permite abrir el transformador, colocarlo alrededor del conductor y cerrarlo sin necesidad de cortar el cable ni interrumpir el suministro.
3. ¿Es compatible con mi inversor solar o medidor?
Puede utilizarse en sistemas solares fotovoltaicos y diferentes sistemas de medición. Su salida de 5A es compatible con numerosos medidores tradicionales, analizadores y equipos de protección. Siempre es importante comprobar que el equipo conectado admita una entrada de 5A.
4. ¿Qué precisión tiene este transformador?
El modelo 250A/5A cuenta con precisión Clase 1. Para aplicaciones que requieren una precisión superior existen determinadas versiones de Clase 0.5 y Clase 0.5S.
5. ¿Cuál es el diámetro interior del CT?
El diámetro interior es de Φ24 mm, adecuado para conductores de hasta aproximadamente 23.5 mm de diámetro exterior.
El sensor de corriente preciso para sistemas de 5A
En SOLARPEC sabemos que contar con una medición precisa de la corriente es fundamental para proyectos de monitoreo y gestión energética. El CT Acrel AKH-0.66/K-Φ24 250A/5A es una solución práctica para integradores, instaladores y profesionales que necesitan un transformador de corriente confiable, preciso y compatible con equipos estándar de 5A.
¿Listo para mejorar tu sistema de medición?
Contáctanos para solicitar una cotización y encuentra con SOLARPEC la solución de medición adecuada para tu proyecto en Argentina.
