El transformador de corriente de núcleo partido para sistemas eléctricos de alta capacidad

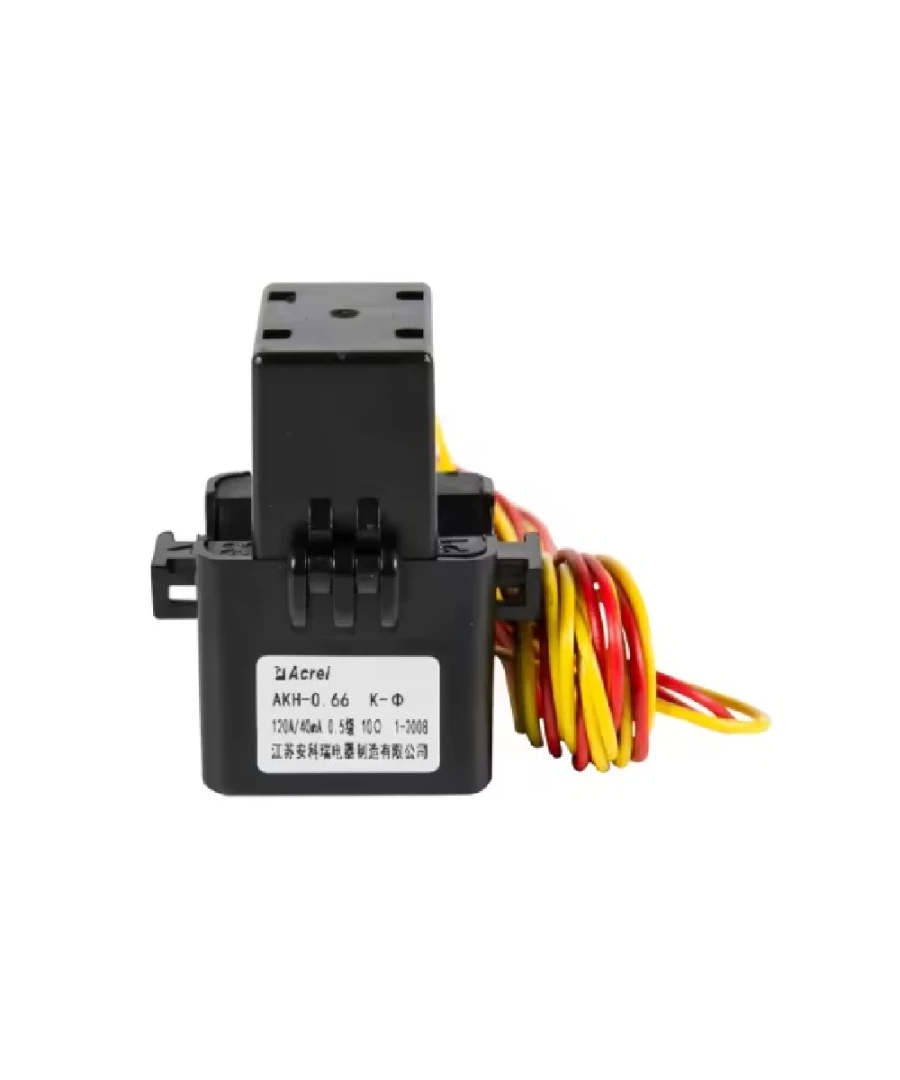

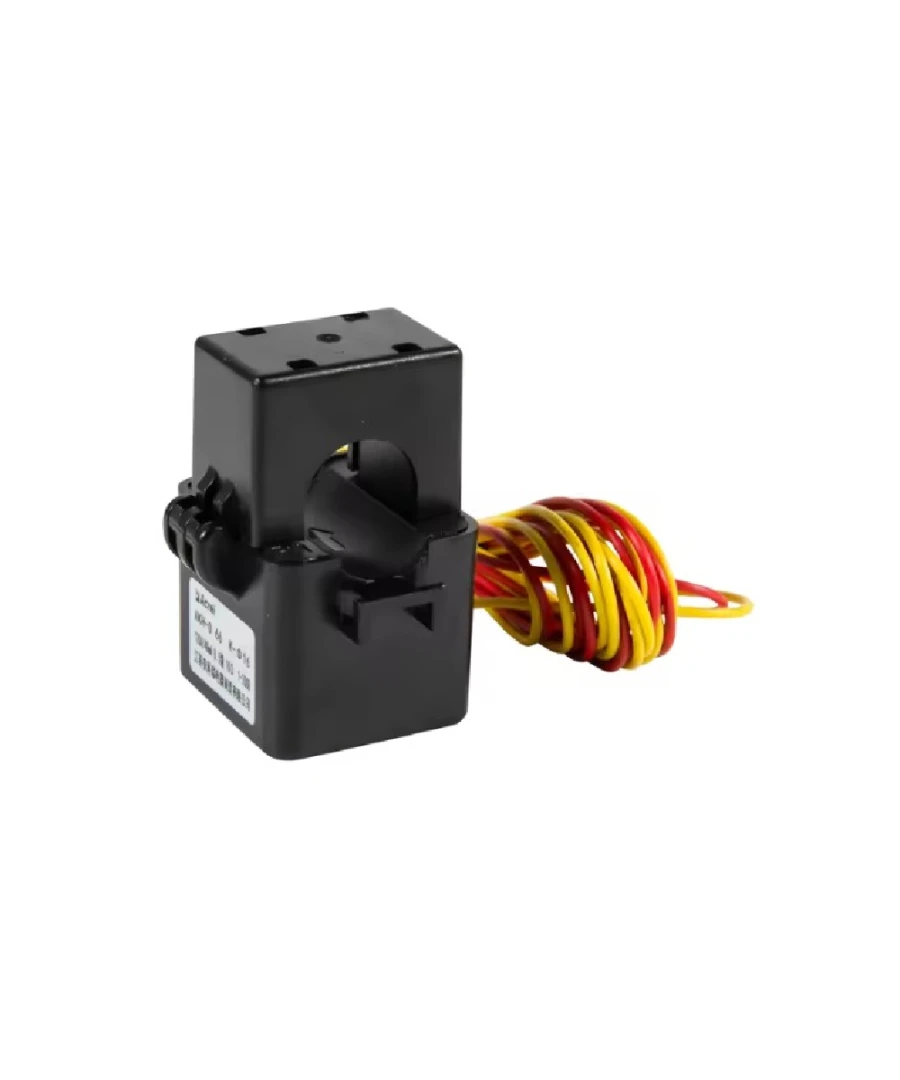

El Transformador de Corriente Acrel AKH-0.66/K-Φ50 500A/5A es un sensor de corriente de núcleo partido (split-core) diseñado para realizar mediciones precisas en instalaciones eléctricas de alta capacidad. Con una relación de transformación de 500A a 5A, es compatible con medidores industriales, analizadores de energía, relés de protección y otros equipos que utilizan una entrada estándar de 5A.
Fabricado por Acrel, el AKH-0.66/K-Φ50 se destaca por su instalación sencilla, ya que permite colocarlo sobre conductores existentes sin necesidad de cortar cables ni interrumpir el suministro eléctrico. Su apertura tipo pinza y su diámetro interior de 50 mm lo convierten en una alternativa práctica para instalaciones comerciales, industriales y sistemas fotovoltaicos de alta potencia en Argentina.
Especificaciones Técnicas
| Parámetro | Valor |
| Modelo | Acrel AKH-0.66/K-Φ50 |
| Tipo | Transformador de corriente (CT) de núcleo partido |
| Corriente primaria nominal | 500A |
| Corriente secundaria nominal | 5A |
| Relación de transformación | 500A / 5A |
| Clase de precisión | Clase 0.5 o Clase 1 |
| Carga nominal (burden) | 1.5 VA |
| Diámetro interior (Φ) | 50 mm |
| Tensión nominal de operación | AC 0.66kV (660V) |
| Frecuencia nominal | 50-60Hz |
| Temperatura operativa | -30°C a 70°C |
| Altitud máxima | ≤3000m |
| Sobrecarga continua | 120% In |
| Tensión de prueba | 3000V / 1min 50Hz |
| Cumplimiento normativo | IEC/EN61869-1, IEC/EN61869-2 |
| Certificaciones | CE |
Características técnicas y comerciales que marcan la diferencia
1. Núcleo partido para instalar sin interrumpir el suministro
El diseño split-core permite instalar el transformador alrededor del cable existente sin necesidad de cortar conductores ni desconectar la alimentación eléctrica. Esto facilita trabajos de mantenimiento, ampliación y renovación de instalaciones que ya se encuentran en funcionamiento.
2. Relación 500A/5A para equipos de medición estándar
La relación 500A a 5A permite transformar corrientes primarias de hasta 500A en una señal secundaria de 5A, compatible con numerosos medidores industriales, analizadores de energía, relés de protección y sistemas de gestión energética.
Además, el CT soporta una sobrecarga continua de hasta el 120% de In, aportando mayor capacidad para instalaciones con demandas elevadas.
3. Diámetro interior de 50 mm
Su apertura interior de Φ50 mm permite instalarlo en conductores o barras de mayor sección, algo especialmente útil en plantas industriales, instalaciones comerciales de alto consumo y proyectos solares fotovoltaicos de gran potencia.
4. Precisión para aplicaciones de alta demanda
Disponible en Clase 0.5 o Clase 1, el transformador ofrece mediciones estables y confiables incluso ante cargas elevadas o fluctuantes. Su carga nominal es de 1.5 VA.
5. Cumplimiento de normativa internacional
El Acrel AKH-0.66/K-Φ50 cumple con las normas IEC/EN61869-1 e IEC/EN61869-2 y cuenta con certificación CE, garantizando el cumplimiento de requisitos internacionales de seguridad y rendimiento.
Aplicaciones recomendadas
| Sector | Aplicación |
| Solar Fotovoltaica de Alta Potencia | Medición indirecta para inversores solares trifásicos y control de exportación cero |
| Industrial | Monitoreo de cargas y protección de equipos en plantas y fábricas |
| Comercial de Gran Consumo | Medición y gestión energética en edificios y establecimientos de alto consumo |
| Auditorías Energéticas | Monitoreo continuo del consumo en procesos productivos |
| Subestaciones Pequeñas | Medición en equipos industriales de alta demanda |
Ventajas
✅ Instalación sin corte de cables: núcleo partido tipo pinza
✅ Relación 500A/5A: compatible con equipos estándar de 5A
✅ Diámetro Φ50 mm: apto para conductores y barras de gran sección
✅ Precisión Clase 0.5 / Clase 1
✅ Sobrecarga continua de hasta 120% In
✅ Certificación CE
✅ Compatible con múltiples medidores, analizadores y relés
✅ Instalación rápida en sistemas existentes
Preguntas frecuentes
¿Qué corriente máxima puede medir?
Tiene una corriente primaria nominal de 500A y soporta una sobrecarga continua de hasta el 120% de In. Su salida secundaria es de 5A.
¿Se puede instalar sin cortar el cable?
Sí. Su estructura de núcleo partido permite abrir el CT, colocarlo alrededor del conductor y cerrarlo sin cortar el cable ni interrumpir el suministro.
¿Es compatible con sistemas solares?
Sí. Puede utilizarse para medición indirecta en sistemas fotovoltaicos de alta potencia, siempre verificando que el equipo de medición o inversor sea compatible con una señal secundaria de 5A.
¿Qué precisión ofrece?
Está disponible en Clase 0.5 o Clase 1, según la versión seleccionada.
¿Qué tamaño de conductor admite?
Cuenta con un diámetro interior de Φ50 mm, por lo que está diseñado para cables o barras de gran sección.
El sensor de corriente para sistemas de alta capacidad
En SOLARPEC sabemos que contar con una medición precisa es fundamental para gestionar instalaciones eléctricas de alta demanda. El Acrel AKH-0.66/K-Φ50 500A/5A ofrece una solución práctica para integradores, instaladores y profesionales que necesitan realizar mediciones indirectas en sistemas industriales, comerciales y fotovoltaicos.
¿Necesitas una solución de medición para tu proyecto?
Contáctanos y solicita información sobre el Acrel AKH-0.66/K-Φ50 500A/5A. Nuestro equipo puede ayudarte a encontrar la solución de medición adecuada para las características de tu instalación.
