El transformador de corriente de núcleo partido para una medición precisa y segura

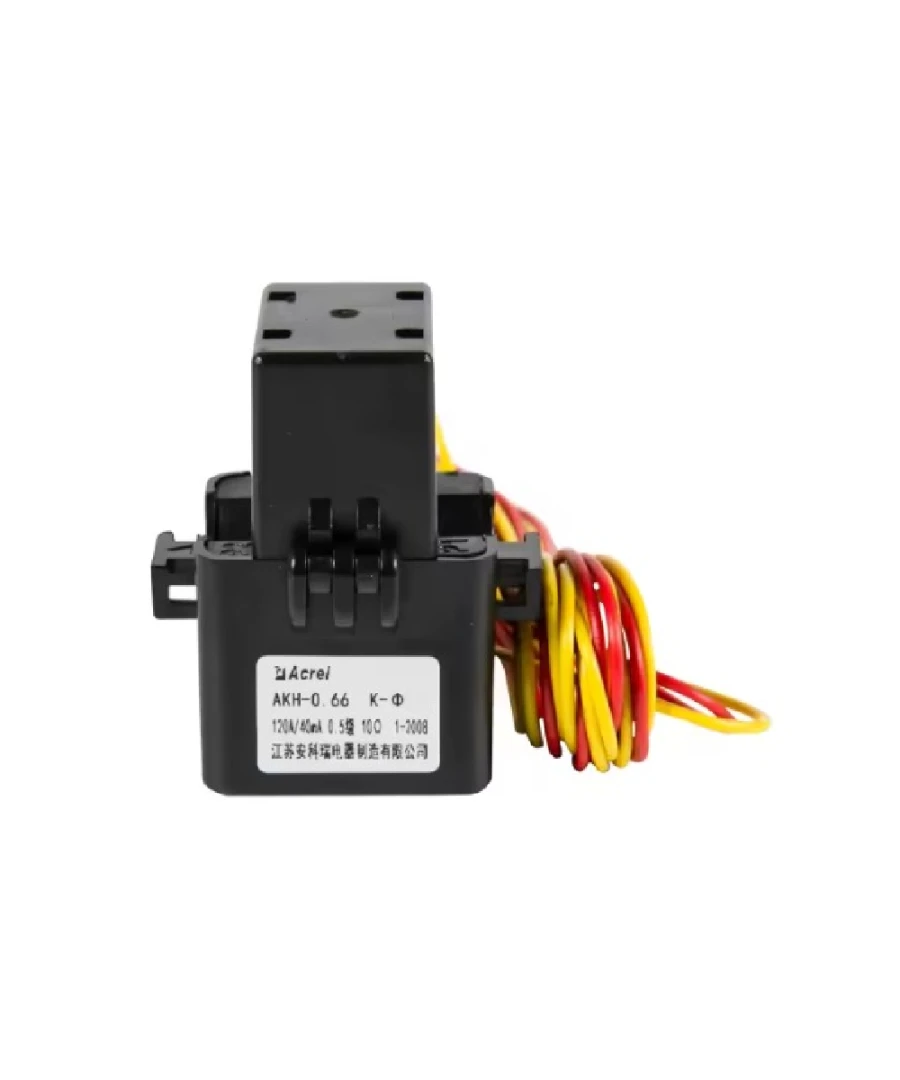

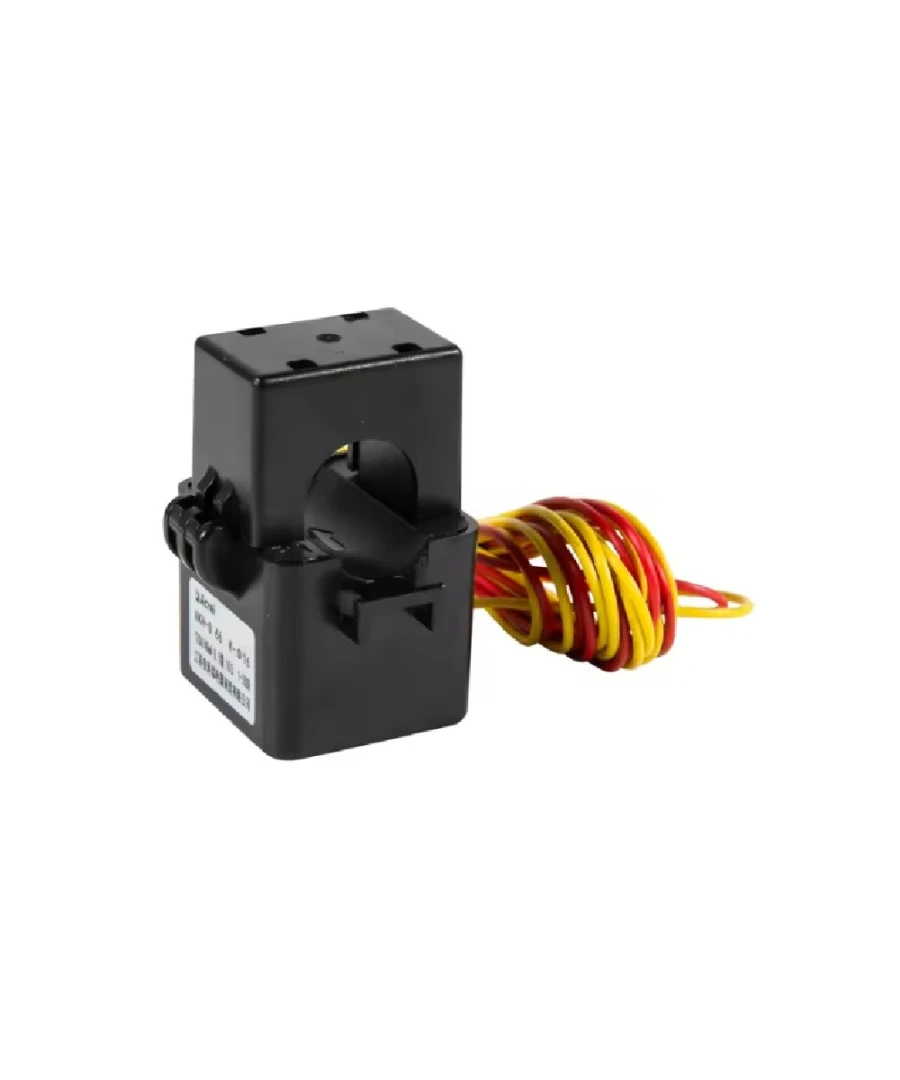

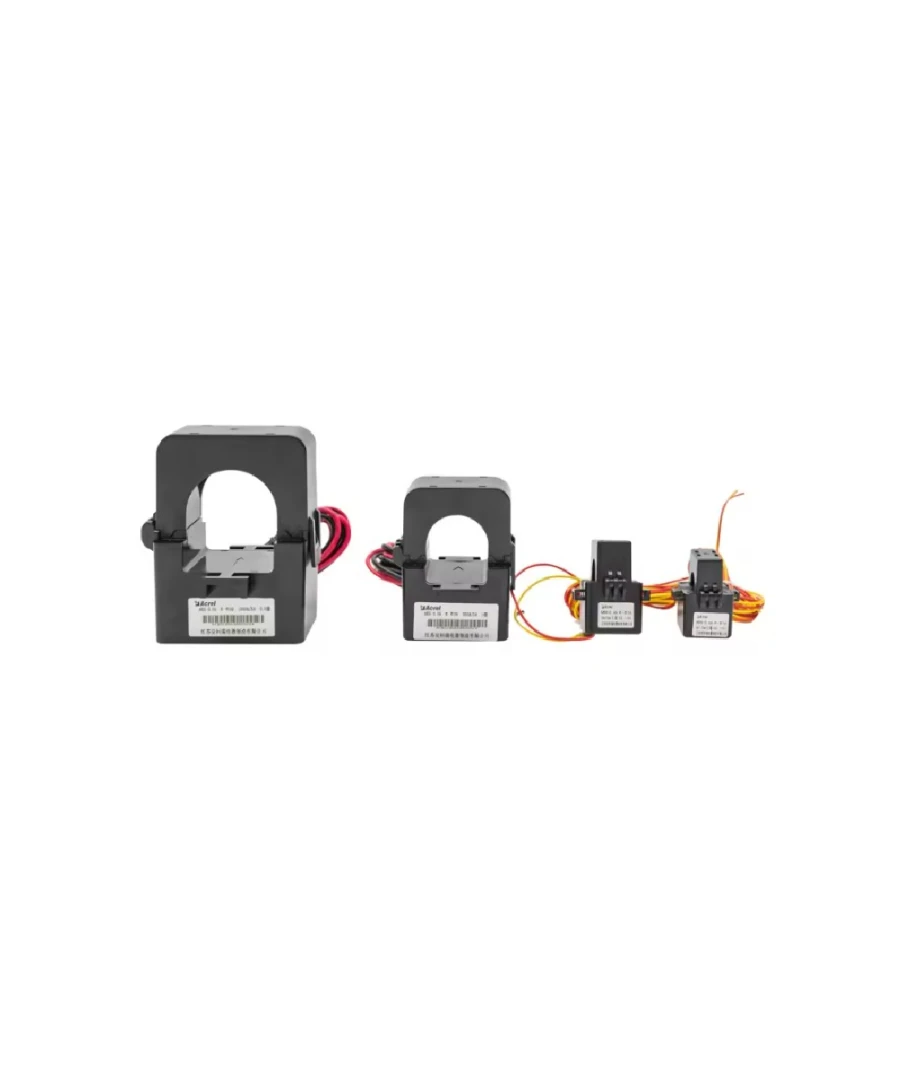

El Transformador de Corriente Acrel AKH-0.66/K-Φ16 NB 90A/90mA es un sensor de corriente de tipo núcleo partido (split-core) diseñado para realizar mediciones precisas en instalaciones eléctricas residenciales, comerciales e industriales. Con una relación de transformación de 90A a 90mA y precisión Clase 0.5, este CT permite monitorear consumos eléctricos sin necesidad de interrumpir el suministro ni desconectar los conductores.
Fabricado por Acrel, especialista en instrumentos de medición eléctrica, el AKH-0.66/K-Φ16 NB destaca por su instalación sencilla, alta precisión y compatibilidad con medidores inteligentes y sistemas de gestión energética (EMS). Su diseño de núcleo partido permite instalarlo sobre cables ya existentes, lo que facilita trabajos de modernización eléctrica, mantenimiento y sistemas fotovoltaicos.
Especificaciones Técnicas
| Parámetro | Valor |
| Modelo | Acrel AKH-0.66/K-Φ16 NB |
| Tipo | Transformador de corriente (CT) de núcleo partido (split-core) |
| Corriente primaria nominal | 90A |
| Corriente secundaria nominal | 90mA |
| Relación de transformación | 90A / 90mA |
| Clase de precisión | Clase 0.5 |
| Diámetro interior (Φ) | 16 mm |
| Tensión nominal de operación | AC 0.66kV (660V) / AC 0.69kV |
| Frecuencia nominal | 50-60Hz |
| Temperatura operativa | -30°C a 70°C |
| Altitud máxima | ≤3000m |
| Cumplimiento normativo | IEC/EN61869-1, IEC/EN61869-2 |
| Certificaciones | CE |
Características técnicas y comerciales que marcan la diferencia
1. Núcleo partido para una instalación sin interrupciones
El diseño de núcleo partido tipo pinza permite colocar el transformador alrededor del cable existente sin necesidad de desconectar el suministro eléctrico ni cortar conductores. Esto resulta especialmente práctico en tareas de renovación, mantenimiento o ampliación de instalaciones que ya se encuentran funcionando, reduciendo tiempos de trabajo y costos de instalación.
2. Relación 90A/90mA para una medición precisa
La relación de transformación de 90A a 90mA convierte corrientes primarias de hasta 90A en una señal secundaria de baja potencia, facilitando su conexión con medidores inteligentes, sistemas de monitoreo y equipos de protección. Su precisión Clase 0.5 permite obtener mediciones confiables para monitoreo profesional y auditorías energéticas.
3. Compatibilidad con sistemas de monitoreo y energía solar
Este CT puede integrarse con diferentes medidores de energía, inversores solares, sistemas EMS, PLC y equipos de monitoreo. Es especialmente útil en instalaciones fotovoltaicas para control de exportación cero, tableros eléctricos y sistemas de gestión energética.
4. Diseño compacto y resistente
Su diámetro interior de Φ16 mm y sus dimensiones compactas permiten utilizarlo en tableros eléctricos donde el espacio disponible es reducido. Su carcasa resistente ofrece durabilidad y seguridad para diferentes entornos eléctricos.
5. Cumplimiento de normas IEC y certificación CE
El transformador cumple con las normas IEC/EN61869-1 e IEC/EN61869-2 y cuenta con certificación CE, garantizando su conformidad con requisitos internacionales de seguridad y rendimiento.
Aplicaciones Recomendadas
| Sector | Aplicación |
| Solar Fotovoltaica | Medición indirecta para inversores solares y control de exportación cero |
| Smart Meters | Conexión a medidores inteligentes para monitoreo del consumo |
| EMS (Energy Management) | Integración en sistemas de gestión energética |
| Comercial e Industrial | Monitoreo de cargas y auditorías eléctricas en tableros |
| Renovación Eléctrica | Instalación en proyectos de modernización sin interrumpir el suministro |
Ventajas Competitivas
✅ Instalación sin corte de cables: núcleo partido tipo pinza.
✅ Precisión Clase 0.5: alta exactitud para mediciones profesionales.
✅ Relación 90A/90mA: ideal para medidores inteligentes y sistemas EMS.
✅ Compatibilidad con múltiples sistemas de medición e inversores.
✅ Diseño compacto: diámetro Φ16 mm para tableros con espacio limitado.
✅ Certificaciones CE y cumplimiento IEC/EN61869.
✅ Amplio rango de temperatura de operación: -30°C a 70°C.
✅ Ahorro de tiempo y recursos gracias a su instalación sin interrupción.
Preguntas frecuentes
1. ¿Qué corriente máxima puede medir este transformador?
El CT tiene una corriente primaria nominal de 90A. Puede medir corrientes de hasta 90A de manera continua, con una sobrecarga continua del 120% de In, y entrega una señal secundaria de 90mA.
2. ¿Puedo instalarlo sin desconectar el cable eléctrico?
Sí. Su diseño de núcleo partido permite abrir el transformador, colocarlo alrededor del conductor y cerrarlo sin necesidad de cortar el suministro eléctrico. Es una solución práctica para instalaciones existentes.
3. ¿Es compatible con mi inversor solar?
Puede utilizarse en sistemas solares fotovoltaicos para medición indirecta de corriente. Antes de instalarlo, es importante verificar que el inversor o medidor sea compatible con una entrada de 90mA y con la relación 90A/90mA.
4. ¿Qué precisión tiene este transformador?
Cuenta con precisión Clase 0.5, con un margen de error de ±0.5% en condiciones nominales. Esto permite utilizarlo en aplicaciones de monitoreo profesional, auditorías energéticas y control de exportación cero.
5. ¿Cuál es el diámetro interior del CT?
El diámetro interior es de Φ16 mm, por lo que puede instalarse sobre conductores que sean compatibles con esta apertura.
El sensor de corriente preciso para tus proyectos de monitoreo
En SOLARPEC sabemos que medir correctamente la corriente es fundamental para cualquier sistema de monitoreo o gestión energética. El CT Acrel AKH-0.66/K-Φ16 NB 90A/90mA ofrece precisión, facilidad de instalación y compatibilidad para proyectos solares, eléctricos y de gestión energética.
